焊接金剛石鋸片在石材加工領(lǐng)域應(yīng)用廣泛，焊接技術(shù)的質(zhì)量好壞則會(huì)影響金剛石焊接鋸片的使用性能，更會(huì)影響實(shí)際的石材加工質(zhì)量。為了更好的提高焊接質(zhì)量，有必要對(duì)金剛石焊接鋸片進(jìn)行焊接技術(shù)分析。

  一、金剛石焊接鋸片刀頭的受力分析

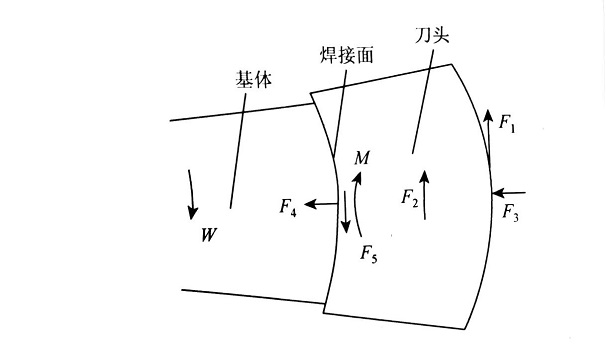

  單粒金剛石在切削加工中受到的切割阻力為F1 ，實(shí)際與加工材料接觸的總金剛石顆粒數(shù)為N1 ，則

  F1 =N1 f1

  同理,f為面上單粒金剛石的切割阻力，N2 為該面上有效參與切割的金剛石顆粒數(shù)，則

  F2=N2 f2

  影響焊接面結(jié)合強(qiáng)度的主要作用力是F1 ，F(xiàn)2和 F4對(duì)金剛石焊接鋸片的性能影響較小。在金剛石焊接鋸片刀頭所受切削阻力的影響下會(huì)在焊縫的部位產(chǎn)生很大的拉應(yīng)力和剪應(yīng)力，嚴(yán)重時(shí)會(huì)出現(xiàn)焊接部位的開裂或者掉齒的現(xiàn)象，避免這種現(xiàn)象可通過增強(qiáng)焊接強(qiáng)度來實(shí)現(xiàn)。

  二、金剛石焊接鋸片焊縫結(jié)合強(qiáng)度分析

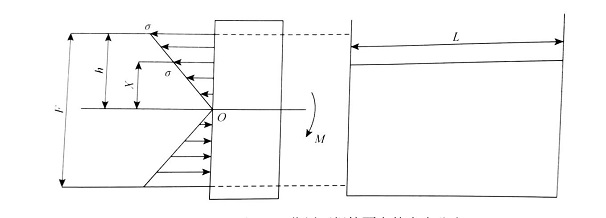

  假設(shè)金剛石焊接鋸片不動(dòng)，刀頭在彎矩M的作用下其焊接面的正應(yīng)力分布圖，如下圖所示。

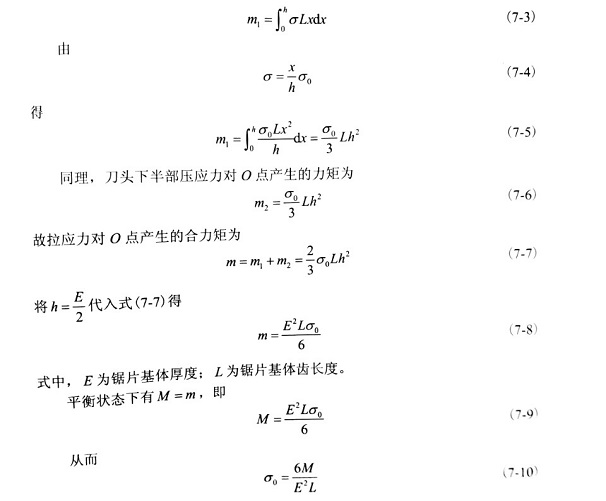

  由上圖可知，在彎矩M的作用下金剛石焊接鋸片刀頭的上半部分呈現(xiàn)被拉的趨勢(shì)，而下半部則表現(xiàn)為受壓的作用，并各自呈線性分布。金剛石焊接鋸片刀頭上半部拉應(yīng)力對(duì)O點(diǎn)產(chǎn)生的力矩為

  金剛石焊接鋸片刀頭在彎矩M的作用下，由上式可計(jì)算出此時(shí)金剛石焊接鋸片刀頭與基體間最大拉應(yīng)力為σ0 ，當(dāng)焊接強(qiáng)度大于這個(gè)臨界值時(shí)就可以判斷該金剛石焊接鋸片的焊接強(qiáng)度是符合要求的。

  三、影響金剛石焊接鋸片焊接強(qiáng)度的因素分析

  想要保證金剛石焊接鋸片焊接強(qiáng)度，要注意釬焊的時(shí)間、 溫度、 感圈設(shè)計(jì)、釬料溶劑的選擇及金剛石焊接鋸片焊接表面的處理等因素，均會(huì)影響焊接強(qiáng)度。焊接的溫度和時(shí)間對(duì)焊接的強(qiáng)度影響較大，焊接溫度較低會(huì)造成釬料的融化不充分而不能將金剛石焊接鋸片刀頭與基體很好地結(jié)合。如果溫度過高還會(huì)造成刀頭金剛石的損壞降低其強(qiáng)度，甚至金剛石焊接鋸片基體的變形，所以應(yīng)選擇盡量低的焊接溫度基釬料。
